RF RTU — RF RTU является периферийным устройством в поле, которое связывается по радио с Master, принимает и выполняет команды для открытия / закрытия выходов и сообщает состояние входов.
Один радиочастотный канал может обрабатывать до 60 RTU.
Существует 2 типа RTU:
a. Модулярные — модулярный RTU может иметь до 8 выходов (с шагом 2,4,6,8), 4 цифровых входа и до 4 аналоговых входов. Выходы активируют 2 проводных соленоида с фиксацией импульсов постоянного тока. Возможность чтения цифровых входов может быть добавлена к любому из 60 блоков RF RTU, однако аналоговые входы ограничены только первыми 8 RTU.
b. Экономичные — они бывают двух размеров — с 2 выходами и 2 цифровыми входами (2/2) или с 1 выходом и 1 входом (1/1).

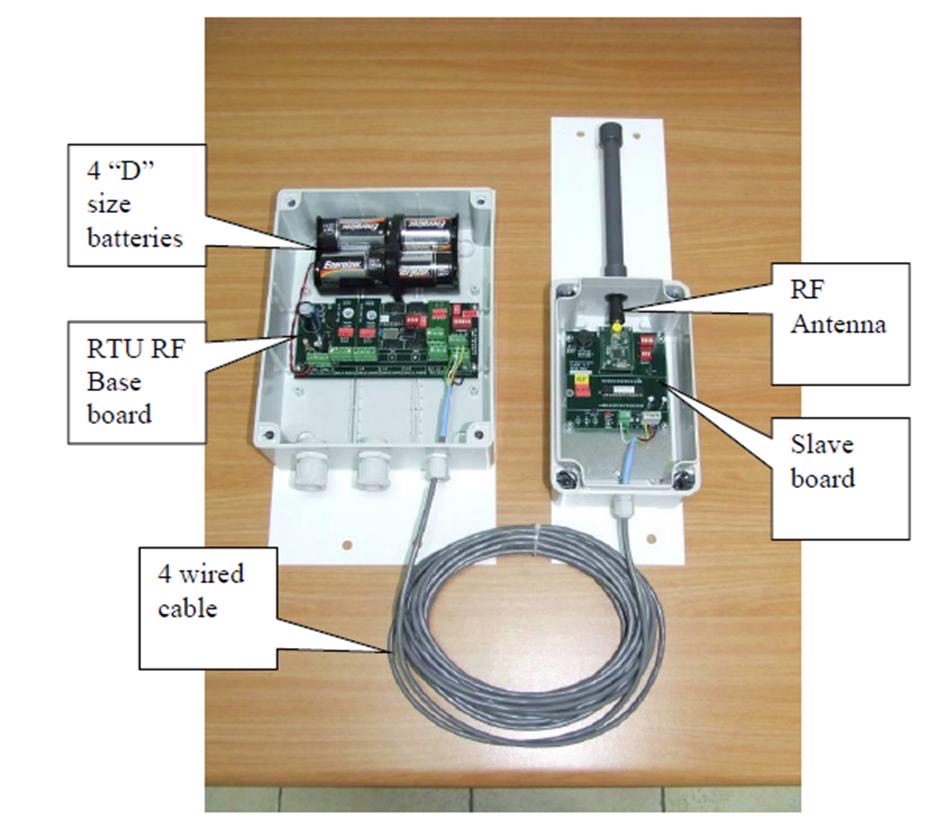

Модульный RTU состоит из 2 частей: одна называется RF SLAVE, а другая — RF BASE. Две части соединены экранированным 4-проводным кабелем, длина которого не должна превышать 10 метров.
Система RF RTU использует радиосвязь для передачи информации от блока управления к RF RTU и обратно, связь двунаправленная. Рядом с блоком управления будет блок приемник-передатчик, известный как Master, и каждый RF RTU содержит приемник-передатчик, известный как Slave. Master вызывает RTU циклически, по очереди, каждый в назначенный им временной интервал, продиктованный адресом RTU. RTU немедленно реагирует на распознавание вызова Master. И ведущий, и ведомый содержат радиочастотные антенны.
Для обеспечения надежного общения необходимо соблюдать следующие правила:
• И Master и RTU должны располагаться на верхних полюсах, чтобы обеспечить прямую видимость между антенной Master и антеннами RTU. Это требование обычно диктует положение Master как самого высокого.
• Расстояние между Master и RTU не должно превышать 2,5 км.
• Когда никакая видимость не может быть достигнута или когда расстояние между ведущим и ведомым устройством превышает предел, можно использовать ретранслятор.
• Рекомендуется выполнить технико-экономическое обоснование, чтобы решить, может ли быть обеспечена надлежащая радиосвязь в каждом местоположении RTU.
